El inyector de etiquetas de alta velocidad controla intermitentemente el avance de la película en un registro preciso con un gráfico impreso entre dos operaciones de corte consecutivas. El túnel de vapor desarrolla el calor necesario para reducir las mangas y garantizar una adhesión perfecta a la botella.

Descripción de la máquina

Las etiquetas del manguito retráctil se suministran desde un rollo en forma de bobina continua, las botellas sin etiquetar se transportan a través de un transportador de alimentación y, a continuación, se miden mediante un tornillo de avance giratorio. Mientras las botellas entran en la etiquetadora y pasan por una celda de activación, las etiquetas en forma de bobina se abren y se forman en un tubo mediante un mandril, se alimentan y se cortan con un registro preciso mediante un gráfico impreso y se aplican a una botella que se transporta hasta un túnel de vapor.

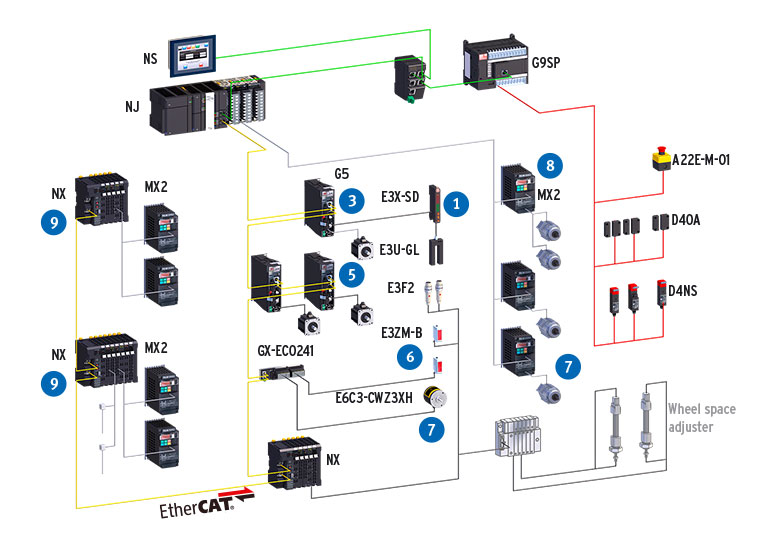

Función principal

  1. Detección de marcas de registro
  2. Mandril flotante
  3. Ruedas de avance de la película: dos rodillos de agarre giran sobre el mandril. La película se transporta al interponerla entre los rodillos y el mandril.
  4. Conjunto de la cortadora: la cortadora consta de dos anillos superpuestos que se accionan en rotación. Con la diferencia en sus velocidades, las hojas giran de forma alterna entre la posición retraída y la posición de corte.
  5. Ruedas expulsoras: el mecanismo de entrega coloca el segmento cortado de la bobina sobre el contenedor.

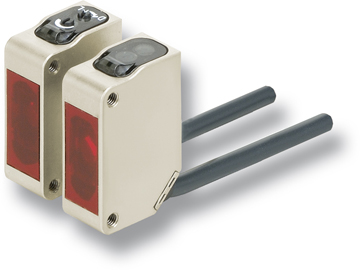

  6. Celda de activación de la expulsión: la expulsión es el resultado del movimiento del artículo más allá de la celda.
  7. Motor central y eje del codificador
  8. Rodillos de limpieza
  9. Horno termorretráctil

Sus necesidades de automatización: nuestra solución completa

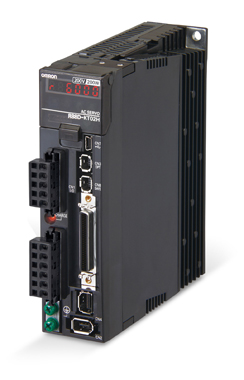

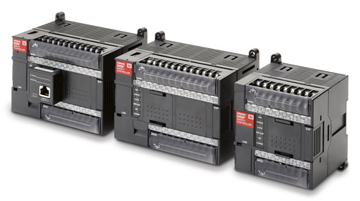

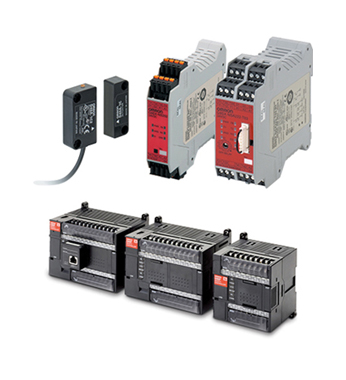

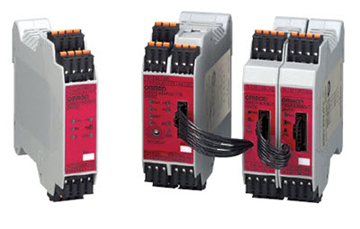

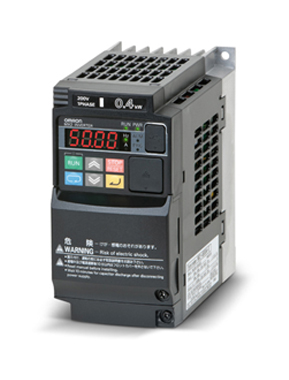

Podemos suministrar todos los productos de automatización para el aplicador de etiquetas de funda retráctil, incluso el controlador híbrido o de movimiento y lógico. Proporcionamos todos los motores, unidades, sensores de posición, dispositivos de seguridad, sensores de temperatura y otros componentes del panel. Todos son fáciles de integrar y llevan la conocida marca Omron de calidad y fiabilidad.

Control de registro rápido para ubicar y colocar la etiqueta a cualquier velocidad de funcionamiento

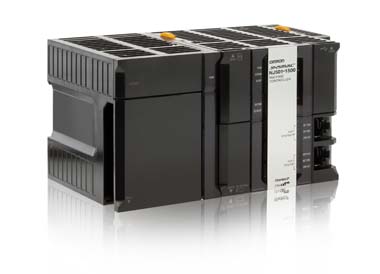

La marca de registro impresa en la etiqueta se utiliza para comprobar la alimentación y compensar cualquier error de deslizamiento o posicionamiento. El control de registro permite medir cualquier error en el movimiento actual y aplicar una corrección al siguiente. El controlador NJ captura el evento de registro de etiquetas y sincroniza la alimentación de etiquetas con el eje del codificador maestro para colocar la etiqueta en el artículo en el momento adecuado.

Perfil de leva avanzado para un funcionamiento sin vibraciones y mayores velocidades de producción

El controlador NJ con EtherCAT sincroniza todos los movimientos de la máquina según la posición del codificador maestro. El controlador NJ genera un par de perfiles de velocidad continuos en forma de campana que controlan con precisión la aceleración y la desaceleración de las ruedas de avance de la película y las ruedas de expulsión como una función del ángulo de rotación del codificador maestro.

Perfiles de leva programados previamente para un cambio rápido

La creación manual de perfiles de leva puede implicar grandes cálculos y un profundo conocimiento del control de movimiento. El editor de perfiles de leva de Sysmac Studio ofrece una herramienta fácil de usar para diseñar perfiles de levas electrónicos. Estos perfiles se pueden programar previamente y almacenar en la memoria del controlador. Cuando se necesita un perfil de leva diferente durante el funcionamiento de la máquina, se puede ejecutar una instrucción de cambio en el programa del usuario a través de la IHM. Esto reduce los cambios de productos a simples comandos de software.

La sincronización del avance de la película y la expulsión de la funda con perfiles de leva garantiza la ausencia de vibraciones a cualquier velocidad de funcionamiento. Durante el funcionamiento, la velocidad se puede cambiar a través de la pantalla NS sin detener la máquina ni perder la ubicación de una etiqueta en la botella.
