Tecnologías compatibles con 3D-SJI

Es necesario cumplir con requisitos de inspección para poder cuantificar la forma de la soldadura mediante 3D-SJI y para lograr una alta confiabilidad de la conexión en la inspección de soldadura.

Motivos por los que es necesaria la reconstrucción de la forma en 3D TM de realce de color

Incluso en superficies curvas muy brillantes, como un filete de soldadura, una reconstrucción de forma en 3D con realce de color permite una reconstrucción de forma en 3D dentro del rango del ángulo de inclinación constante; por lo tanto, el rango de reconstrucción por cálculo de software es pequeño.

Sistema de iluminación marginal (irradiación con luz oblicua)

Dado que el ángulo de dispersión de la luz irradiada por el sistema de iluminación marginal es limitado, también lo es el rango que se puede captar de un filete curvo. Para enfocar la banda en la superficie de trabajo, es necesario que la luz forme una imagen. (Esto es como el foco). Por lo tanto, la luz se refleja en un rango estrecho, lo que hace que este sistema no sirva para la medición de superficies simétricas y curvas, como filetes.

Sistema de iluminación con realce de color

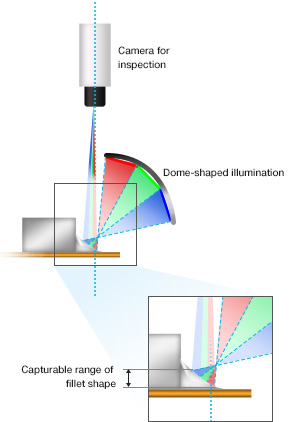

Mediante el uso de la reflexión regular de las luces RGB en una superficie simétrica, como un filete, se puede captar un cierto rango de ángulo de inclinación, lo que da como resultado la captación precisa de la forma del filete. Esto se debe a que una iluminación de realce de color en forma de cúpula, que puede irradiar luz en un rango amplio de 360 grados, puede irradiar ampliamente casi la misma luz a un filete con cara curva que a una cara simétrica.

Por qué es importante medir la altura

El principio de medición de la altura es necesario para medir la postura del conductor del electrodo y la forma borrosa del filete de soldadura.
