Cumplimiento de los requisitos del mercado
Para cumplir los requisitos del mercado, como la miniaturización, la reducción del peso y la expansión del entorno de uso, las condiciones necesarias para el diseño y la producción se vuelven estrictas, y el control de calidad para cumplir con estas condiciones resulta difícil para las plantas de fabricación, tales como las de la industria automotora, donde se requiere alta calidad. Como medida para cumplir estos requisitos, es indispensable establecer un sistema de control de calidad que cumpla la norma de calidad mundial ISO/TS16949. Además, este control de calidad basado en normas mundiales no solo se debe cumplir en la fábrica principal, sino también en las fábricas satélite, incluidas las fábricas extranjeras.
Gracias a que los requisitos se pueden cumplir a un costo mínimo, se puede mantener la ventaja competitiva en el mercado, mientras que las fábricas mundiales intentan cumplir las mismas normas y realizar una gestión de operaciones que mantenga dichas normas.
Cumplimiento de normas internacionales
Para cumplir con los cambios ambientales, se ha hecho importante controlar cuantitativamente la calidad según normas internacionales tipificadas por IPC-A-610, en lugar de confiar en técnicas de gestión cualitativa que tienden a depender de conocimientos y habilidades en el proceso de soldadura.
El concepto básico de la inspección de juntas de soldadura en Omron se denomina SJI. La calidad de la unión se muestra en la apariencia de las condiciones en las que los conductores de los electrodos de un componente se sueldan a la tierra del sustrato en el proceso de implementación de la placa de PC.

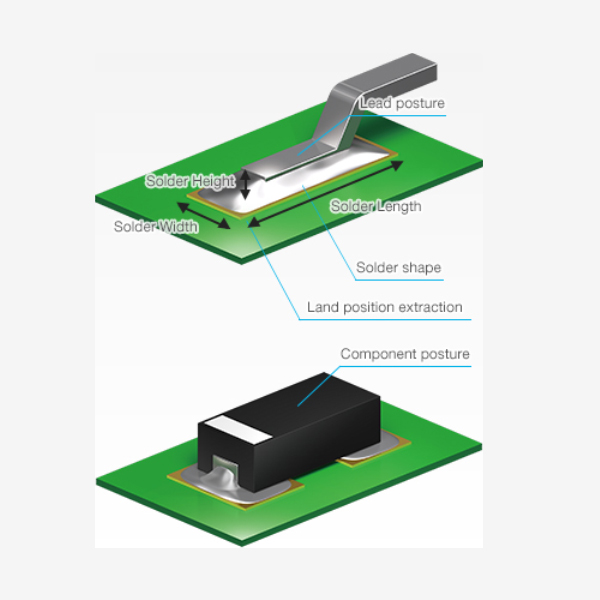

La inspección de la junta de soldadura basada en el concepto SJI significa inspeccionar la "confiabilidad de la junta de soldadura". Una junta de soldadura de alta confiabilidad debe cumplir las condiciones de “(1) estar en la posición correcta, (2) estar en la postura correcta de los conductores y componentes del electrodo y (3) que la forma de la soldadura esté formada”. Omron ha logrado la 3D-SJI, que puede captar con precisión la forma de soldadura.
Lo que 3D-SJI puede lograr
La calidad de la soldadura se puede cuantificar cuantificando la forma de la soldadura.

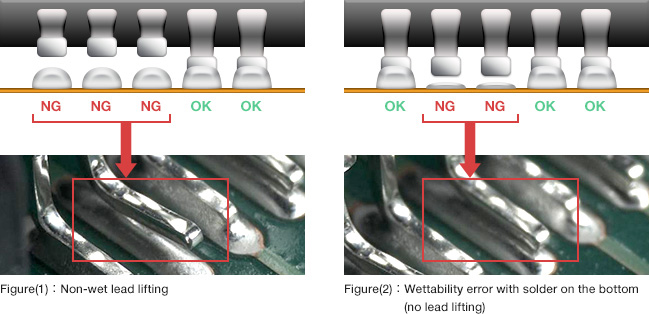

- Inspección mediante la cuantificación de la forma de la soldadura a partir de una combinación de principios óptimos En las siguientes imágenes se muestran ejemplos de defectos en los que algunos conductores no están unidos a la soldadura. En la Fig. 1, el defecto de soldadura se puede detectar por la altura de los conductores. Sin embargo, en la Fig. 2, la altura de los conductores es normal, por lo que la mera inspección de la altura del conductor no basta para detectar el defecto. 3D-SJI inspecciona las formas de las soldaduras, lo que permite detectar incluso defectos de unión en los que la altura de los conductores no parece irregular.
- Puesta en marcha vertical de los programas de inspección Mediante el uso de datos de altura de los componentes, se pueden crear programas estables sin depender de las capacidades humanas.
- Inspección estable con gran solidez Se puede realizar una inspección de soldadura que no se vea afectada por los diseños de los componentes ni por las variaciones de color.

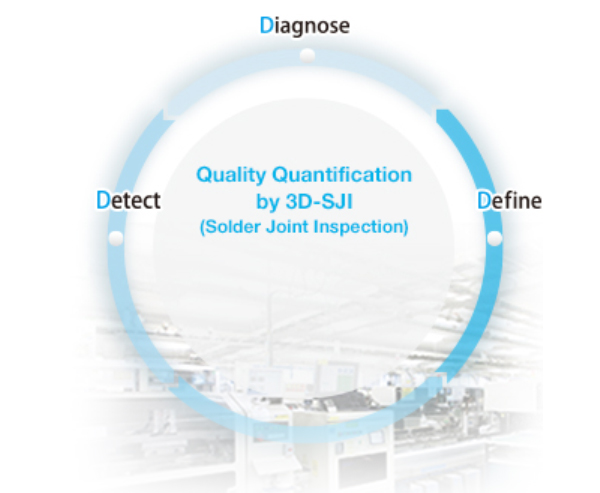

Ciclo de mejora que contribuye a la creación de productos de alta calidad.
El control de calidad de soldadura cuantificado por 3D-SJI logra una soldadura muy confiable.
Diagnosticar: logra el control de calidad para crear productos de alta calidad.
Detectar: garantiza un diseño sin restricciones para satisfacer las necesidades de miniaturización y reducción de peso del mercado.
Definir: iniciativas para el control de calidad basadas en las mismas normas entre las fábricas principales y satélite.
